Para saber cómo crimpar conectores RJ45 Cat 6, prepare ambos extremos con el mismo esquema T568A o T568B, corte los conductores de manera uniforme y compruebe que lleguen al frente del conector. Después de prensar, revise la sujeción de la cubierta y pruebe la continuidad antes de instalar el cable de forma definitiva.
Qué necesita para preparar el cable
Antes de decidir cómo crimpar conectores RJ45 Cat 6, identifique el tipo de cable y el conector compatible. Necesitará una herramienta de corte, un pelador, una crimpadora, conectores RJ45 adecuados y, de ser posible, un comprobador de cables de red.
No todos los conectores sirven para cualquier cable. Compruebe que admitan la categoría, el diámetro exterior, el calibre de los conductores y su construcción sólida o multifilar. Algunos conectores Cat 6 también utilizan una guía de carga para mantener los hilos alineados. Que el cable entre físicamente no garantiza que los contactos perforen bien el aislamiento ni que la cubierta quede retenida.

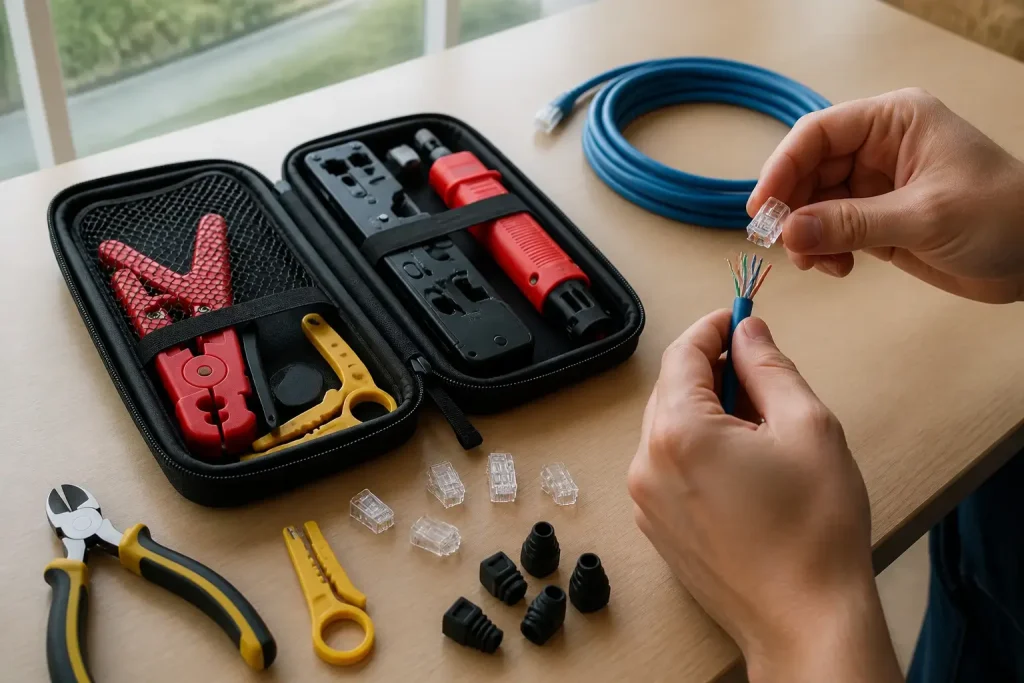

El kit de herramientas para redes de SIS Honduras incluye herramientas de crimpado, peladores, pinza cortadora, conectores RJ45, cobertores, cinta de velcro y estuche. Antes de usar los conectores incluidos en una terminación Cat 6, confirme que sean apropiados para el cable específico del proyecto.
Cómo crimpar conectores RJ45 Cat 6 paso a paso
1. Mida el recorrido antes de cortar
Defina por dónde pasará el cable y deje margen para llevarlo hasta el equipo, panel o toma sin mantenerlo bajo tensión. Considere esquinas, canaletas, muebles, cambios de altura y la longitud necesaria para manipular los extremos.
Si utilizará un cobertor, introdúzcalo en el cable antes de preparar los conductores. Así evitará cortar una terminación correcta para colocarlo después.
2. Retire la cubierta exterior con cuidado
Use el pelador para abrir únicamente la cubierta exterior. La presión debe permitir separarla sin marcar ni cortar el aislamiento de los conductores internos. Si encuentra un hilo dañado, elimine esa sección y vuelva a preparar el extremo.
No retire más cubierta de la necesaria. La chaqueta exterior debe entrar en el conector para que su sistema de sujeción se apoye sobre ella y no sobre los conductores individuales. También conviene conservar el trenzado de cada par lo más cerca posible de la terminación.
3. Elija T568A o T568B y ordene los conductores
Para un cable directo, utilice el mismo estándar en ambos extremos. T568A y T568B funcionan para este propósito; la diferencia es la posición de los pares verde y naranja. No mezcle los dos esquemas por accidente.
Con la pestaña del conector hacia abajo y los contactos hacia arriba, la secuencia habitual de izquierda a derecha, desde el pin 1 hasta el 8, es la siguiente:
- T568A: blanco-verde, verde, blanco-naranja, azul, blanco-azul, naranja, blanco-marrón y marrón.
- T568B: blanco-naranja, naranja, blanco-verde, azul, blanco-azul, verde, blanco-marrón y marrón.
Confirme la orientación del conector antes de cortar, especialmente si utiliza un modelo pasante o una guía de carga. Mantenga el orden elegido y evite deshacer más trenzado del necesario. Mirar uno de los conectores desde el lado contrario es una causa frecuente de secuencias invertidas.
4. Corte todos los hilos a la misma longitud
Estire los conductores con suavidad y realice un corte recto. Si unos quedan más largos que otros, es posible que no todos alcancen el frente del RJ45. Tampoco deje una sección excesiva sin cubierta, ya que el conector podría sujetar los hilos en vez de la chaqueta exterior.
Si el conector utiliza una guía de carga, introduzca los conductores según las instrucciones de ese modelo y recorte el sobrante antes de insertarlos en el cuerpo del RJ45.
5. Inserte el cable y revise antes de prensar
Introduzca los conductores sin alterar su orden. Observe el conector con buena iluminación y confirme lo siguiente:
- Los ocho conductores mantienen la secuencia T568A o T568B elegida.
- Todos llegan hasta la parte frontal del conector.
- Ningún hilo se dobló ni quedó más atrás que los demás.
- La cubierta exterior entró en la zona de sujeción.
- El conector corresponde al tipo y diámetro del cable.
No utilice la crimpadora mientras exista alguna duda. Una revisión de pocos segundos evita desperdiciar el conector y tener que preparar nuevamente el extremo.
6. Crimpe el conector
Coloque el RJ45 completamente dentro de la cavidad correspondiente de la crimpadora. Mantenga el cable estable y cierre la herramienta con presión firme y uniforme, siguiendo las indicaciones de uso de ese modelo. Después retire el conector y compruebe que los contactos estén asentados y que la cubierta haya quedado retenida.
Repita el procedimiento en el otro extremo con el mismo estándar. Al aprender cómo crimpar conectores RJ45 Cat 6, es preferible mantener una preparación constante a intentar corregir un corte o una alineación deficientes prensando varias veces.
Cómo comprobar el cable después del crimpado
Inspección visual y mecánica
Observe ambos extremos bajo buena iluminación. Compare el orden de los conductores, confirme que todos lleguen al frente y revise que los contactos estén alineados. Luego sostenga el conector y tire suavemente del cable: la cubierta no debe deslizarse fuera del RJ45 ni moverse con facilidad.
Esta inspección puede revelar un corte desigual, un conductor desplazado o una cubierta sin sujeción, pero no sustituye una prueba eléctrica.
Prueba de continuidad
Conecte cada extremo a una parte del comprobador de cables y siga las instrucciones de su fabricante. En un cable directo, los indicadores deben mantener la correspondencia de los pines del 1 al 8. Un pin ausente, cruzado o fuera de secuencia indica un problema de contacto u orden en alguna terminación.
El comprobador no aparece entre los componentes enumerados del kit relacionado, por lo que debe adquirirse por separado si necesita verificar continuidad durante instalaciones o reparaciones frecuentes.
Prueba con los equipos reales
Conecte el cable entre los dispositivos que utilizará y compruebe que el enlace se establezca sin interrupciones. Esta prueba permite detectar una falla funcional, pero no certifica por sí sola que el tendido alcance el rendimiento completo de Cat 6. Para validar la categoría y sus parámetros de transmisión se necesita un equipo de certificación adecuado.
Si el cable se utilizará con un extensor de video, pruebe primero un tramo corto y accesible. La guía sobre fallas de imagen en un extensor HDMI por RJ45 explica cómo revisar la alimentación, las conexiones HDMI y el cable UTP antes de sustituir toda la instalación.
Qué revisar si el cable no funciona
Si no hay conexión, compare ambos extremos y confirme que utilicen el mismo estándar. Revise si algún conductor quedó corto, si cambió de posición al entrar en el conector, si la cubierta impidió que avanzara o si el RJ45 no se insertó por completo en la crimpadora.
Una secuencia correcta tampoco descarta un contacto deficiente. Si el comprobador omite un pin, inspeccione el conductor correspondiente y confirme que el conector sea compatible con cable sólido o multifilar, según corresponda.
Cuando la conexión aparece y desaparece al mover el cable, preste especial atención a la sujeción de la cubierta y al contacto de cada conductor. Si encuentra una terminación defectuosa, corte el extremo, utilice un conector nuevo y repita el proceso. Reutilizar un RJ45 ya prensado no ofrece una terminación fiable.
Pruebe los dos extremos antes de cerrar canaletas, fijar el cable o colocarlo en un recorrido difícil de alcanzar. De este modo podrá corregir cualquier falla mientras el tendido todavía esté accesible.
